車高調整関連パーツ

ローダウンキット


足つき性の改善で、停車時や乗降時の不安を解決！サス・リンクの交換でカンタンにローダウン。



ベース車の持ち味を最大限活せるローダウンキット


エフェックス・ローダウンキットは、リアサスペンションに接続されているリンクやスプリングそのものを交換することで、シート高を下げるパーツです。

ただし、シート高は下げれば下げるほどいいわけではありません。度を超すとバランスが狂い、車両本来の性能を損なってしまいます。

EFFEXローダウンキットは純正の乗り味を最大限活かす為にベース車両ごとに適切なダウン量を設定。そうする事で、シート高と同時に車体重心も下がり、バンク中にリアが落ち着いた曲がり方をするようになります。また、取りまわしや低速走行が楽になるメリットもあります。


※無加工での装着が可能ですが、トルク管理が重要な部分ですので、ショップでの装着をおすすめします。



ローダウンの5大メリット

・安心して足をつける

・楽に取りまわせる（降りても、またがったままでも）

・歩くような速度でも車体が安定している

・落ち着いて交差点を曲がれる

・ブレーキをかけても前のめりになりにくい

EFFEXのこだわり

・スポーティに走ってもバランスを崩さない

・バンクしたときにノーマルよりも安定感がある

アドベンチャーモデル「スズキ V-ストローム650XT」


ノーマル


ローダウン

ネイキッドモデル「ヤマハ XSR700」


ノーマル


ローダウン

ネイキッドモデル「カワサキ Z900RS」


ノーマル


ローダウン

スーパースポーツ「ホンダ CBR1000RR」


ノーマル


ローダウン

ローダウンキット　[ LOW DOWN KIT ]

リンク式モノショックサスペンションのリンク方式は各メーカーによって様々なタイプがあり、プロトでは各メーカーの純正タイプに合わせたリンクタイプをラインナップ。また車輛によりサスペンションのスプリングそのものを交換するタイプもラインナップしています。

三角プレートタイプ装着例

コの字タイプ装着例

プレートタイプ装着例

スプリングタイプ装着例

ローダウンキットの仕様・種類

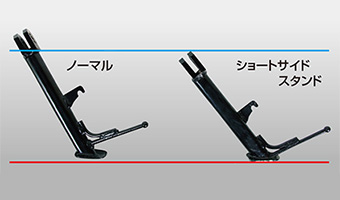

ショートサイドスタンド　[ SHORT SIDE STAND ]

ローダウン化によってノーマルよりも起き気味になった車体を補正。


純正サイドスタンドのままローダウンキットを装着した場合、車体と地面との距離に対してサイドスタンドが長すぎる状態になり、駐車時の車体の傾きは純正状態と比べて起き気味になってしまいます。それを適正な傾きに補正するのが、ショートサイドスタンドです。駐車時の思わぬ転倒を防ぐためにもローダウンキットとの同時装着を推奨します。


傾斜の適正角度は純正角度に基づき設定しています。


※ローダウンキット装着車

◎ショートサイドスタンドはこんなときに活躍します！

※ローダウンキット装着時


●傾斜地や荒地に駐車するとき。

もしショートサイドスタンドを装着していない状態で傾斜地や砂利地などの荒れた場所に駐車した場合、地面の状況によっては車体がより起きてしまい、強風や振動等で転倒する可能性が高くなります。そこでショートサイドスタンドを装着することでノーマル時と同様に安定した駐車が可能になります。


●荷物を積んで駐車するとき。

荷物を車体に積載して駐車した場合、その重さでサスペンションが沈み、車体が起き気味になってしまいます。その時にショートサイドスタンドを装着していれば車体が過度に起きることなく駐車することができます。


●サイドスタンドを出し入れするとき。

ショートサイドスタンドなら純正状態同様にスムーズに出し入れすることができます。ノーマルのサイドスタンドのままだと車体と地面との距離に対してサイドスタンドが長過ぎてしまい、純正状態のような出し入れ易さが損なわれてしまいます。

HONDA

車種 年式 タイプ／
車高変化		 品番 価格
(税込)		 ローダウン
COMPキット		 価格
(税込)
CBR1000RR 08-19 三角
-20mm		 ローダウンKIT 20mmダウン PHA162D ¥10,450 PHA162D-SET ¥25,740
ショートサイドスタンド PHS162B ¥18,150
CBR1000RR SP 14-16 三角
-20mm		 ローダウンKIT 20mmダウン PHA162D ¥10,450 PHA162D-SET ¥25,740
ショートサイドスタンド PHS162B ¥18,150
NC750X/ABS
LD不可		 14-17 プレート
-20mm		 ローダウンKIT 20mmダウン PHA181D ¥9,350 PHA181D-SET ¥23,265
ショートサイドスタンド PHS181A ¥16,500
NC700X/ABS
LD不可		 12-13 プレート
-20mm		 ローダウンKIT 20mmダウン PHA181D ¥9,350 PHA181D-SET ¥23,265
ショートサイドスタンド PHS181A ¥16,500
CB650R/
CBR650R		 19-20 スプリング
-約15mm		 ローダウンKIT 約15mmダウン
*1		 PHA0045D ¥19,800 - - -
CBR600RR/ABS 07-16/21 三角
-18mm		 ローダウンKIT 18mmダウン PHA160D ¥10,450 PHA160D-SET ¥24,750
ショートサイドスタンド PHS160A ¥17,050
CB400F/ABS 13-15 三角
-20mm		 ローダウンKIT 20mmダウン PHA197D ¥8,250 PHA197D-SET ¥22,770
ショートサイドスタンド PHS196A ¥17,050
CBR400R/ABS 13-18 三角
-20mm		 ローダウンKIT 20mmダウン PHA197D ¥8,250 PHA197D-SET ¥22,770
ショートサイドスタンド PHS196A ¥17,050
CB250R 18 エンドアイ
-20mm		 ローダウンKIT 20mmダウン PHA0040D ¥6,050 PHA0040D-SET ¥20,790
ショートサイドスタンド PHS0040 ¥16,500
400X/ABS 13-18 三角
-20mm		 ローダウンKIT 20mmダウン PHA197D ¥8,250 PHA197D-SET ¥22,770
ショートサイドスタンド PHS196A ¥17,050
CBR250RR 17-19 コの字
-20mm		 ローダウンKIT 20mmダウン PHA0030D ¥16,500 PHA0030D-SET ¥30,690
ショートサイドスタンド PHS0030 ¥17,600
CBR250R/ABS 11-17 コの字
-20mm		 ローダウンKIT 20mmダウン PHA177D ¥16,500 PHA177D-SET ¥29,700
ショートサイドスタンド PHS177A ¥17,050
CB125R 18 エンドアイ
-20mm		 ローダウンKIT 20mmダウン PHA0040D ¥6,050 PHA0040D-SET ¥20,790
ショートサイドスタンド PHS0040 ¥16,500

■ローダウンCOMPキットとは、ローダウンキットとショートサイドスタンドのお得なセット品です。

※車高変化の「シート高」はシート着座位置を通る垂直線上での測定値です。

※数値は車両コンディションにより若干上下する場合があります。目安とお考えください。

*1 スプリング交換タイプはライダー体重とプリロードアジャスタ位置でダウン量が変化します。約15mmダウンは体重55kg/ADJ3段目のものです。

YAMAHA

車種 年式 タイプ／
車高変化		 品番 価格
(税込)		 ローダウン
COMPキット		 価格
(税込)
MT-10 SP 17 プレート
-20mm		 ローダウンKIT 20mmダウン PHA359D ¥9,350 PHA359D-SET ¥26,235
ショートサイドスタンド PHS359 ¥19,800
MT-10 17-20 プレート
-20mm		 ローダウンKIT 20mmダウン PHA363D ¥7,150 PHA363D-SET ¥21,285
ショートサイドスタンド PHS359 ¥19,800
YZF-R1 15-19 プレート
-20mm		 ローダウンKIT 20mmダウン PHA359D ¥9,350 PHA359D-SET ¥26,235
ショートサイドスタンド PHS359 ¥19,800
09-14 ロッド
-18mm		 ローダウンKIT 18mmダウン PHA339D ¥13,200 PHA339D-SET ¥26,730
ショートサイドスタンド PHS339B ¥16,500
04-08 - ショートサイドスタンド PHS318B ¥16,500 - - -
MT-09 21-22 プレート
-20mm		 ローダウンKIT PHA369D ¥7,150 PHA369D-SET ¥21,780
ショートサイドスタンド PHS369B ¥17,050
14-20 プレート
-18mm		 ローダウンKIT PHA350D ¥6,050 PHA350D-SET ¥20,790
ショートサイドスタンド PHS350B ¥17,050
MT-09TRACER 15-17 プレート
-15mm		 ローダウンKIT PHA350D ¥6,050 PHA350D-SET ¥20,790
ショートサイドスタンド PHS350B ¥17,050
TRACER900 GT ＊1 18-20 プレート
-18mm		 ローダウンKIT PHA350D ¥6,050 PHA350D-SET ¥20,790
ショートサイドスタンド PHS350B ¥17,050
XSR900 22 プレート
-20mm		 ローダウンKIT PHA369D ¥7,150 PHA369D-SET ¥21,780
ショートサイドスタンド PHS369B ¥17,050
16-20 プレート
-18mm		 ローダウンKIT PHA350D ¥6,050 PHA350D-SET ¥20,790
ショートサイドスタンド PHS350B ¥17,050
MT-07/ABS 14-22 コの字
-18mm		 ローダウンKIT 18mmダウン PHA352D ¥16,500 PHA352D-SET ¥30,195
ショートサイドスタンド PHS352B ¥17,050
XSR700 18-22 コの字
-18mm		 ローダウンKIT 18mmダウン PHA352D ¥16,500 PHA352D-SET ¥30,195
ショートサイドスタンド PHS352B ¥17,050
YZF-R6 06-20 プレート
-20mm		 ローダウンKIT 20mmダウン PHA362D ¥9,350 PHA362D-SET ¥26,730
ショートサイドスタンド PHS362 ¥20,350
SEROW250 05-20 プレート
-20mm		 ローダウンKIT 20mmダウン PHA321D ¥6,050 - - -

■ローダウンCOMPキットとは、ローダウンキットとショートサイドスタンドのお得なセット品です。

＊1 TRACER900は未確認。

※車高変化の「シート高」はシート着座位置を通る垂直線上での測定値です。

※数値は車両コンディションにより若干上下する場合があります。目安とお考えください。

SUZUKI

車種 年式 タイプ／
車高変化		 品番 価格
(税込)		 ローダウン
COMPキット		 価格
(税込)
GSX1300R
HAYABUSA/ABS		 99-18 プレート
-18mm		 ローダウンKIT 18mmダウン PHA526D ¥9,350 PHA526D-SET ¥23,760
ショートサイドスタンド PHS493A ¥17,050
GSX-S1000GT 22 プレート
-20mm		 ローダウンKIT 20mmダウン PHA542D ¥7,700 PHA542D-SET ¥22,275
ショートサイドスタンド PHS542A ¥17,050
GSX-S1000/F ABS 16-20 プレート
-20ｍｍ		 ローダウンKIT 20mmダウン PHA542D ¥7,700 PHA542D-SET ¥22,275
ショートサイドスタンド PHS542A ¥17,050
KATANA プレート
-20ｍｍ		 ローダウンKIT 20mmダウン PHA542D ¥7,700 PHA542D-SET ¥22,275
ショートサイドスタンド PHS542A ¥17,050
V-ストローム650/
XT ABS		 13-21 プレート
-20mm		 ローダウンKIT 20mmダウン PHA535D ¥7,150 PHA535D-SET ¥22,275
ショートサイドスタンド PHS535A ¥17,600

■ローダウンCOMPキットとは、ローダウンキットとショートサイドスタンドのお得なセット品です。

※車高変化の「シート高」はシート着座位置を通る垂直線上での測定値です。

※数値は車両コンディションにより若干上下する場合があります。目安とお考えください。

KAWASAKI

車種 年式 タイプ／
車高変化		 品番 価格
(税込)		 ローダウン
COMPキット		 価格
(税込)
ZX-14R ＊1 12-16 プレート
-25mm		 ローダウンキット 25mmダウン PHA722D ¥26,400 PHA722D-SET ¥46,530
ショートサイドスタンド PHS722 ¥25,300
ZZ-R1400 ＊1 08-11 プレート
-25mm		 ローダウンキット 25mmダウン PHA722D ¥26,400 - - -
ショートサイドスタンド - - -
06-07 ローダウンキット 25mmダウン PHA722D ¥26,400 PHA722D-SET ¥46,530
ショートサイドスタンド PHS722 ¥25,300
Ninja 1000SX 20-23 三角
-20mm		 ローダウンKIT 20mmダウン PHA765D ¥8,250 PHA765D-SET ¥23,760
ショートサイドスタンド PHS764 ¥18,150
Ninja1000 17-19 三角
-20mm		 ローダウンKIT 20mmダウン PHA765D ¥8,250 PHA765D-SET ¥23,760
ショートサイドスタンド PHS764 ¥18,150
14-16 三角
-15mm		 ローダウンKIT 15mmダウン PHA764D ¥8,250 PHA764D-SET ¥23,760
ショートサイドスタンド PHS764 ¥18,150
11-13 三角
-15mm		 ローダウンKIT 15mmダウン PHA739D ¥8,250 PHA739D-SET ¥26,235
ショートサイドスタンド PHS739A ¥20,900
Z1000 12-13 三角
-15mm		 ローダウンKIT 15mmダウン PHA739D ¥8,250 PHA739D-SET ¥26,235
ショートサイドスタンド PHS739A ¥20,900
10-11 ローダウンKIT 15mmダウン PHA739D ¥8,250 - - -
ショートサイドスタンド - - -
Z900RS 18-23 三角
-20mm		 ローダウンKIT 20mmダウン PHA762D ¥8,250 PHA762D-SET ¥22,275
ショートサイドスタンド PHS762 ¥16,500
Z800 13-16 プレート
-20mm		 ローダウンKIT 20mmダウン PHA747D ¥9,350 PHA747D-SET ¥23,265
ショートサイドスタンド PHS747A ¥16,500
Z650RS 22-23 三角
-20mm		 ローダウンKIT 20mmダウン PHA783D ¥9,350 PHA783D-SET ¥24,255
ショートサイドスタンド PHS783 ¥17,600
ZX-6R 19-22 プレート
-20mm		 ローダウンKIT 20mmダウン PHA747D ¥9,350 PHA767D-SET ¥23,760
ショートサイドスタンド PHS767 ¥17,050
13-17 ローダウンKIT 20mmダウン PHA747D ¥9,350 - - -
Ninja400 18-22 プレート
-20mm		 ローダウンKIT 20mmダウン PHA763D ¥9,350 PHA763D-SET ¥23,760
ショートサイドスタンド PHS763 ¥17,050
Z400 19-22 プレート
-10mm		 ローダウンKIT 10mmダウン PHA763D ¥9,350 - - -
Ninja250 18-22 三角
-20mm		 ローダウンKIT 20mmダウン PHA763D ¥9,350 PHA763D-SET ¥23,760
ショートサイドスタンド PHS763 ¥17,050
13-17 ローダウンKIT 20mmダウン PHA748D ¥9,350 - - -
ショートサイドスタンド - - -
Ninja250R 08-12 プレート
-20mm		 ローダウンKIT 20mmダウン PHA748D ¥9,350 - - -
Ninja250SL 15-16 プレート
-20mm		 ローダウンKIT 20mmダウン PHA757D ¥9,350 PHA757D-SET ¥23,265
Z250 19-22 プレート
-10mm		 ローダウンKIT 10mmダウン PHA763D ¥9,350 - -
13-17 プレート
-20mm		 ローダウンKIT 20mmダウン PHA748D ¥9,350 - -
Z250SL 16-17 プレート
-20mm		 ローダウンKIT 20mmダウン PHA757D ¥9,350 PHA757D-SET ¥23,265

■ローダウンCOMPキットとは、ローダウンキットとショートサイドスタンドのお得なセット品です。

＊1 純正センタースタンドの使用が可能です。

※車高変化の「シート高」はシート着座位置を通る垂直線上での測定値です。

※数値は車両コンディションにより若干上下する場合があります。目安とお考えください。

BENELLI

車種 年式 タイプ／
車高変化		 品番 価格
(税込)		 ローダウン
COMPキット		 価格
(税込)
LEONCINO 250 21-22 スプリング
-約15mm		 ローダウンKIT 約15mmダウン *1 PHAB001D ¥15,400 - - -
TNT 249S 21-22 スプリング
-約15mm		 ローダウンKIT 約15mmダウン *1 PHAB002D ¥14,300 - - -
TRK 251 21 スプリング
-約17mm		 ローダウンKIT 約17mmダウン *1 PHAB003D ¥18,700 - - -

*1 スプリング交換タイプはライダー体重とプリロード量でダウン量が変化します。表示のダウン量は体重55kg乗車時、当社推奨プリロード値のものです。
