ホーム  > 四輪パーツ  > NEOPLOT : ネオプロト  > ブレーキペダルネオ【インテリア】

ネオプロト

ブレーキペダルネオ
足裏のメカニズムと操作時の動きを追求したブレーキペダル!

足に馴染むペダル面形状 絶妙なペダルフィーリング 確かなグリップ力 スムーズな操作


ブレーキ操作時の足の動きをみると、踏み方によってペダル面に接している足の部位に違いがあります。
ゆっくりとブレーキペダルを踏むときは、踵をつけたままブレーキペダルの下面から中心部を拇指球あたりで踏み込み、勢いよくブレーキペダルを踏むときは、踵を浮かしてブレーキペダルの中心部から上面を拇指球と指のあたりで力強く踏み込んでいます。つまり接触面が移動しているのです。
この動きと人間の足裏のメカニズムを考慮し、研究を重ねて得られた独特なペダル面形状は、コントロールがしやすく人間の感覚に合う絶妙なペダルフィーリングを実現しました。
さらに、左右方向にスリットを入れることで前後方向には滑ることがない面形状としながらも、アクセルペダルへの移動はスムーズに行える特徴を持ち合わせています。
またAT車用のブレーキペダルには、通常の動作に加えスポーツ走行時などに行う左足ブレーキを考慮したペダル面形状としています。

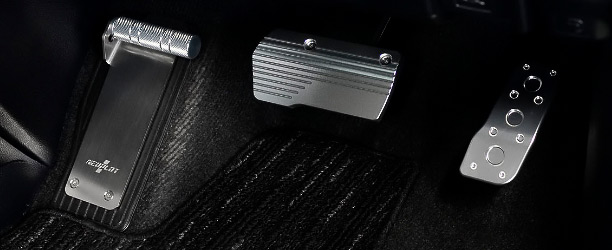

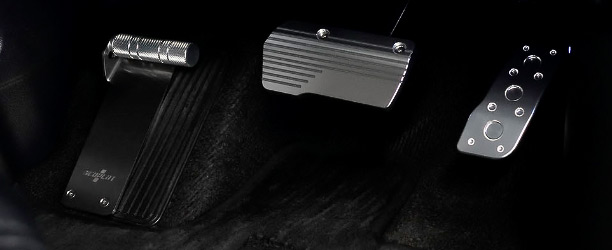

AT/CVT車の装着イメージ
AT/CVT車の装着イメージ

AT/CVT車用は、左足ブレーキ操作もしやすい形状としています。
AT/CVT車用は、左足ブレーキ操作もしやすい形状としています。

MT車用
MT車用

AT/CVT車用
AT/CVT車用

MT車用 AT/CVT車用
左:MT車用 右:AT/CVT車用

【 ブレーキペダルの接触面移動 】

ブレーキング開始
【ブレーキング開始】
足裏の感覚でベストポジションに添えられます。
ブレーキング初期
【ブレーキング初期】
足裏拇指球と足指で凸部を掴むような感覚。初期タッチが良く、そのタッチの感覚からペダルストロークも分かりやすいので、細かなコントロールがしやすくなります。
通常ブレーキング~停止
【通常ブレーキング~停止】
凸部の頂点が足裏拇指球と強く接触し、確実なブレーキングを感じ取れます。

【ハードブレーキングの始まり】
凸部の頂点をスタートにペダル面の円弧との接触点の移動が、スムーズで強力なブレーキングを実現します。
超ハードブレーキング
【超ハードブレーキング】
踵が上がるほどのハードブレーキング状態でも、グリップ力が良く、その面圧を感じ取れます。

※シューズソールの変形をご覧いただくと分かりやすいと思います。

【 クラッチペダルとしても使用 】

クラッチ操作時の足の動きをみると、勢いよくブレーキペダルを踏むときと同じように拇指球と指のあたりでクラッチペダルを踏み込み、リリースしながらクラッチのミートコントロールを行っています。
この動きと人間の足裏のメカニズムを考慮した独特なペダル面形状が足の母指球と指にフィットするため、クラッチが繋がる際のミートポイントが感覚的に分かりやすいという特徴があります。
さらに、左右方向にスリットを入れることで前後方向には滑ることがない面形状としながらも、フットレストへの移動はスムーズに行える特徴を持ち合わせています。

クラッチペダルとしても使用

【 安全性を考慮した設計 】

NEOPLOT製品は、安全性にもこだわって設計しています。
アクセルペダルとブレーキペダルを同時に踏んでしまうことが無いように十分なクリアランスを確保しています。
また、純正ペダルパッドの上から装着するカバータイプではなく、純正ペダルパッドを取り外し交換するタイプのペダルとなります。
固定方法においても、ガタつきや緩みが発生することがない仕様としています。

安全性を考慮した設計

■NEOPLOT ブレーキペダルNEO for トヨタ86/スバル車

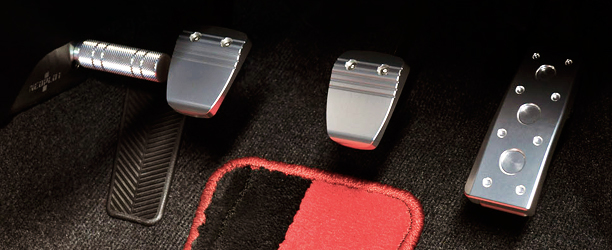

トヨタ86/スバルBRZ

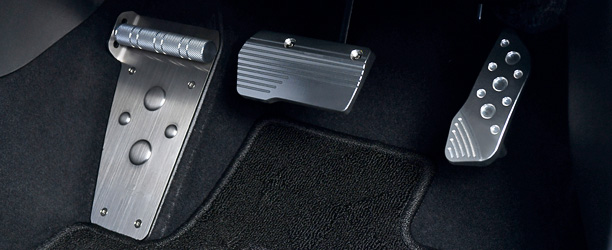

※画像は、トヨタ86(ZN6)/スバルBRZ(ZC6)MT車

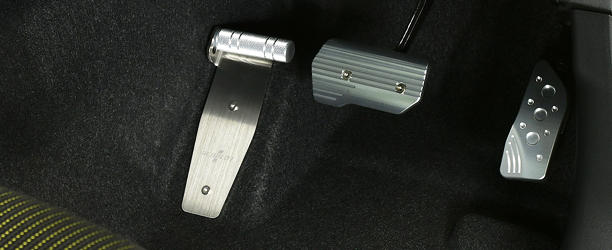

スバル レヴォーグ(VM4/VMG)

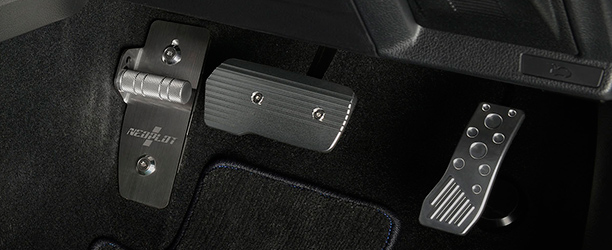

※画像は、スバル レヴォーグ(VM4/VMG)CVT車

メーカー 車種 型式 ミッション
形式
ブレーキペダル単品 ブレーキ/
クラッチペダルSET
備考
品番 価格(税抜) 品番 価格(税抜)
トヨタ 86(ハチロク) ZN6 MT NP70310 ¥8,000 NP70510 ¥15,000 *1
AT NP71310 ¥12,000 - - *2
スバル BRZ ZC6 MT NP70310 ¥8,000 NP70510 ¥15,000 *1
AT NP71310 ¥12,000 - - *2
WRX STI VAB MT NP70310 ¥8,000 NP70510 ¥15,000 *1
WRX S4 VAG CVT NP71310 ¥12,000 - - *2
XV/
ハイブリッド
GP7/GPE CVT NP71310 ¥12,000 - - *2
インプレッサG4 GJ3 MT NP70310 ¥8,000 NP70510 ¥15,000 *1
GJ# CVT NP71310 ¥12,000 - - *2
インプレッサ
SPORT
ハイブリッド
GP3 MT NP70310 ¥8,000 NP70510 ¥15,000 *1
GP# CVT NP71310 ¥12,000 - - *2
インプレッサ GRB/GVB MT NP70310 ¥8,000 NP70510 ¥15,000 *1
GRF/GVF AT NP71310 ¥12,000 - - *2
GE2/GE3/
GH2/GH3
MT NP70310 ¥8,000 NP70510 ¥15,000 *1
GE#/GH# AT/
CVT
NP71310 ¥12,000 - - *2
GD#/GG# MT NP70310 ¥8,000 NP70510 ¥15,000 *1
AT NP71310 ¥12,000 - - *2
LEVORG VM4/VMG CVT NP71310 ¥12,000 - - *2
レガシィB4

レガシィツー
リングワゴン
アウトバック
BM9/BR9 MT NP70310 ¥8,000 NP70510 ¥15,000 *1
BM#/BR# AT/
CVT
NP71310 ¥12,000 - - *2
BL#/BP# MT NP70310 ¥8,000 NP70510 ¥15,000 *1
AT NP71310 ¥12,000 - - *2
フォレスター SJ5 MT NP70310 ¥8,000 NP70510 ¥15,000 *1
SJ# CVT NP71310 ¥12,000 - - *2
SH5/SH9/
SHJ
MT NP70310 ¥8,000 NP70510 ¥15,000 *1
SH# CVT NP71310 ¥12,000 - - *2
SG9 MT NP70310 ¥8,000 NP70510 ¥15,000 *1、*3
エクシーガ
クロスオーバー7
YA# AT/
CVT
NP71310 ¥12,000 - - *2

*1 純正ペダルプレートに2か所穴あけ加工が必要です。

*2 純正ペダルパッドを外した際に穴が無い場合は、穴あけ加工が必要です。

*3 型式SG5は未確認です。



■NEOPLOT ブレーキペダルNEO for トヨタ車

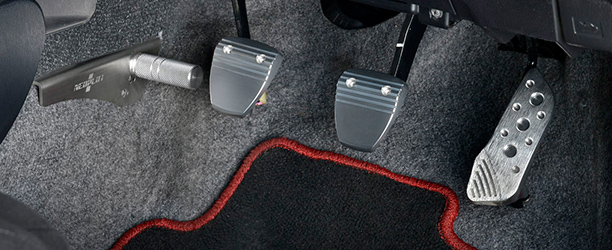

トヨタ ヴィッツ(NCP131)

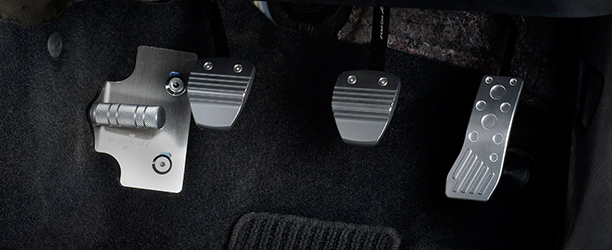

※画像は、トヨタ ヴィッツ(NCP131) MT車

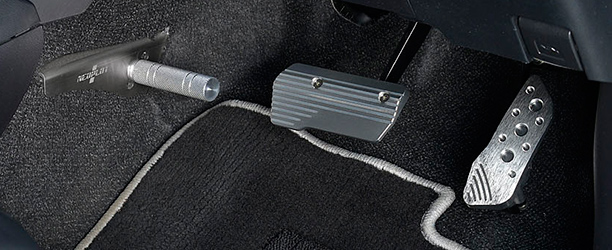

トヨタ アクア(NHP10)
※画像は、トヨタ アクア(NHP10) CVT車


トヨタ C-HR(ZYX10)
※画像は、トヨタ C-HR(ZYX10) CVT車

メーカー 車種 型式 ミッション
形式
ブレーキペダル単品 ブレーキ/
クラッチペダルSET
備考
品番 価格(税抜) 品番 価格(税抜)
トヨタ IQ NGJ10 MT NP70320 ¥8,000 NP70520 ¥15,000 *2
KGJ10/NGJ10 CVT NP71320 ¥12,000 - - *1
C-HR ZYX10/NGX50 CVT NP72320 ¥12,000 - - *1
ヴィッツ NCP131 MT NP70320 ¥8,000 NP70520 ¥15,000 *2
KSP130/NCP131/
NSP13#
CVT NP71320 ¥12,000 - - *1
NCP91 MT NP70320 ¥8,000 NP70520 ¥15,000 *2
KSP90/NCP9#/
SCP90
CVT NP71320 ¥12,000 - - *1
NCP1#/SCP1# MT NP70320 ¥8,000 NP70520 ¥15,000 *2
AT NP71320 ¥12,000 - - *1
アクア NHP10 CVT NP71320 ¥12,000 - - *1
プロボックス/
サクシード
NCP16#/NSP160 CVT NP71320 ¥12,000 - - *1
NCP5# MT NP70320 ¥8,000 NP70520 ¥15,000 *2
AT NP71320 ¥12,000 - - *1
カローラ アクシオ/
フィールダー
NZE161/NZE161G MT NP70320 ¥8,000 NP70520 ¥15,000 *2
NKE165/NRE16#/
NZE16#/ZRE162
CVT NP71320 ¥12,000 - - *1
プリウス/プリウスα ZVW30/ZVW4# CVT NP72320 ¥12,000 - - *1
ノア/ヴォクシー/
エスクァイア
ZRR8#/ZWR80/
ZRR7#
CVT NP72320 ¥12,000 - - *1
アルファード/
ヴェルファイア
AGH3#/AYH30/
GGH3#
CVT NP72320 ¥12,000 - - *1
ランドクルーザー70 GRJ7# MT NP70320 ¥8,000 NP70520 ¥15,000 *2
ハイエース/
レジアスエース
TRH20#,21#,22#/
KDH20#,21#,22#
AT NP71320 ¥12,000 - - *1
MT NP70320 ¥8,000 NP70520 ¥15,000 *2

*1 純正ペダルプレートに2か所の穴あけ加工が必要です。

*2 純正ペダルパッドを外した際に穴が無い場合は、2か所の穴あけ加工が必要です。

■開発時の情報を「みんカラ+ブログ」に掲載しております。よろしければご覧ください。
